Mini centre d'usinage
3 axes ultra-compact

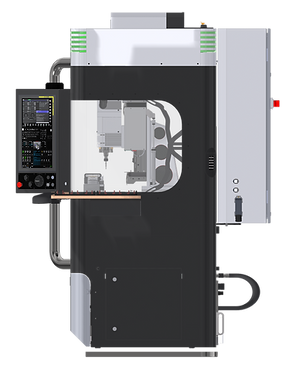

La cellule CUB 800

Haute résolution +/- 0.0002 mm

Déplacement 20 mètres/minute

Changeur d’outils 25 positions HSK32

Broche 40'000 trs/minute

Fanuc 0iMF Plus + intégration iHMI

Robotisation Fanuc LR200-iD4S

Caractéristiques techniques

Encombrement réduit

  • Dimensions :

  • Largeur 800 mm

  • Profondeur 1000 mm

  • Hauteur 2300 mm

  • Surface au sol : 0,8 m2

  • Masse inférieure à 1200 kg

Usinage rapide et précis

  • Électrobroche jusqu’à 40'000 min-1

  • Accélération jusqu’à 1g – 16m/min

  • Règle de mesures haute résolution, 0,0001 mm

  • Courses jusqu’à X 150, Y 150, Z 150 mm

Brochure

Équipement flexible

  • Magasin d’outils 25 positions

  • Interface HSK-25 / HSK-32

  • Table rainurée 350x180

  • Option presse flanc

Interface Homme-Machine intuitive

  • Fanuc 0I-MF Plus

  • Raccourcis de fonctions principales pour une utilisation simple et efficiente

Solutions de robotisations

Possibilité d'ajouter une ou plusieurs cellules robotisées afin d'automatiser davantage la production.

CUB 800

  • Robot 6 axes

  • 2 plateaux / 100 pièces

cub 800 solution robot

CUB à hauteur réduite​

Possibilité d'obtenir une CUB avec une hauteur totale diminuée de 190 mm soit 2260 mm.



​

Spécifications :

  • Armoire électrique déportée

  • Armoire rotative : facilitant l’accès intérieure de la machine

​

cub armoire déporteée

CUB 800 Sym

  • Robot 6 axes

  • 8 plateaux / 400 pièces

Cub 800 avec robot
arnmoire déportée

À découvrir dans la famille Mini CUB
